Płytka zaciskowa (Kod: RaEZNv2)

RaEZN pomaga w prawidłowym rozprowadzeniu okablowania Sterboxa.

Posiada wyjścia zasilania zabezpieczone bezpiecznikami, wyjścia zasilania z możliwością wyłączenia zworą z optyczną kontrolą LED  oraz zabezpieczeniem bezpiecznikowym, stabilizator napięcia 3,3v i 5 V, 18 sygnalizatorów LED do dowolnego wykorzystania, dzielnik dla sygnału 0-10V, dodatkowe wyjścia zasilania i masy, wzmacniacz LED.

.

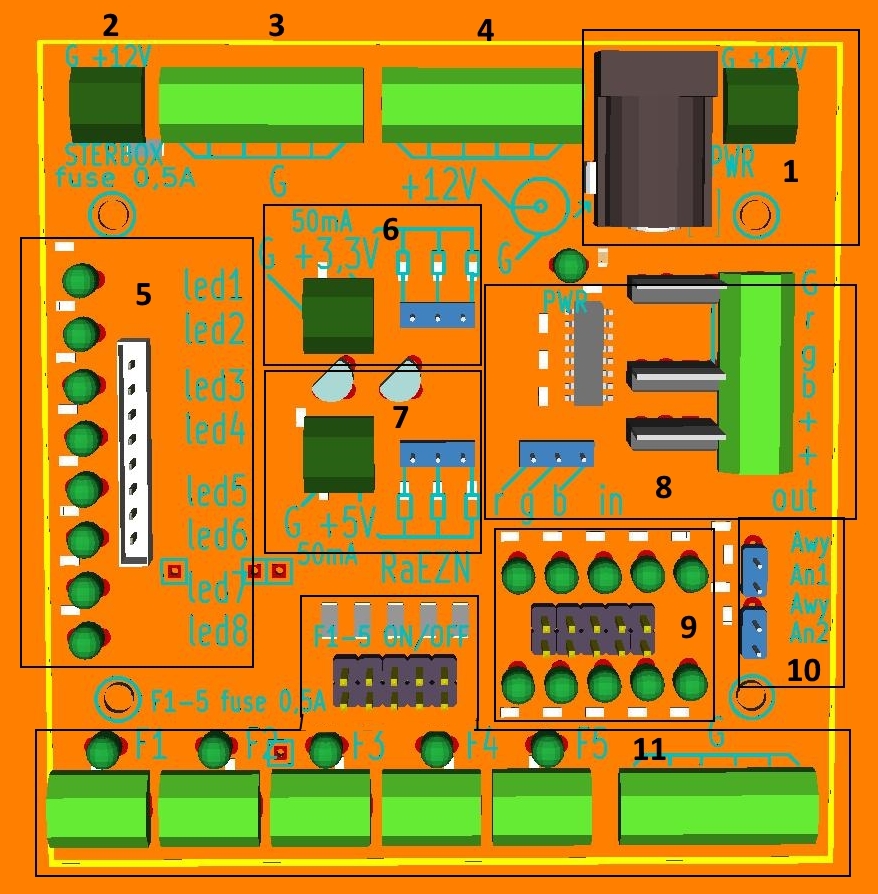

Sczegółowy wygląd i opis płytki.

1. Wejście zasilania +12VDC z zasilacza. Wyjście zasilacza oznaczone "+" łączymy z zaciskiem "+" RaEZN,. Jeśli podłączamy z zasilacz z wtyczką - plus musi być na środku złącza.
2. Złącze do zasilania Sterboxa. Posiada bezpiecznik 0,5A. Zaciski oznaczone "+" i "G" muszą być odpowiednio dołączone do Sterboxa.
3. Sześć zacisków masy "G".
4. Sześć zacisków +12V - bez bezpieczników.
5. 8 Ledów sygnalizacyjnych. Dołączenie odpowiadającej szpilki w złączu po prawej stronie, do masy powoduje zaświecenie diody. Gdy podłączymy do portu Sterboxa - świeci LED gdy na porcie jest "1".
6. Na zaciskach wyjście +3,3V 100mA (dla wszystkich wyjść) po prawej stronie na szpilkach napięcie podane poprzez szeregowe rezystory 4700 omów.
7. Na zaciskach wyjście +5V 100mA (dla wszystkich wyjść) po prawej stronie na szpilkach napięcie podane poprzez szeregowe rezystory 4700 omów.
8. "Wzmacniacz LED", na szpilkach rgb in wejście (do podłączenia z wyjść PWM modułu RaT16), na zaciskach wyjścia do LED mocy.
9. 8 Ledów sygnalizacyjnych. Dołączenie odpowiadającej szpilki w złączu pośrodku ledów, do masy powoduje zaświecenie diody. Gdy podłączymy do portu Sterboxa - świeci LED gdy na porcie jest "1".
10. Dzielniki - umożliwiają dostosowanie sygnału np 0-10V do standardu wejść analogowych Sterboxa 0-3V.
11. Pięć wyjść zasilania zabezpieczonych bezpiecznikami 0,5A, posiadającymi wskaźniki i z możliwością wyłączania - zworką.

 -płytki można łączyć ze sobą.

Montaż na szynie TS35.

Zapraszamy do zapoznania się z Instrukcją płytki RaEZNv2
